1、閥體材質：鋁合金

　　2、閥板材質：尼龍11板、不銹鋼

　　3、閥座：NBR、EPDM

　　2. 使用環境

　　1、公稱通徑：DN50-300（mm）

　　2、公稱壓力：1.0-1.6MPa

　　3、適用溫度：-30℃--100℃

　　4、驅動形式：手動、電動、氣動

　　3. 產品特性

　　1、采用先進的無銷連接技術，結構堅固緊湊，蝶板具有（上下、左右）自動對中功能。

　　2、閥體與閥頸鋁合金一體化具有超強的防止結露作用。重量超輕，特殊材料與先進壓鑄工藝制成的鋁壓鑄蝶閥，有效地防止結露、結灰、電腐蝕。

　　3、閥座法蘭密封面采用大寬邊：、大圓孤的密封，使閥門適應套合式和焊接式法蘭連接要求，適用任何標準法蘭連接要求，使安裝密封更簡單易行。

　　防結露蝶閥原理：

　　由于采用了高性能頂盤材料，能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞，達到了執行器和連接法蘭表面無結露。高性能的材料有很多出色的優點：如低吸水性、抗腐蝕性、絕熱隔冷性能等，是普通材質蝶閥的4倍。

　　4. 多功能性

　　適用于暖通、中央空調上下水成套設備，廣乏應用于：水、氣、油、化工、冶煉、能源、造船、電力、石油、水處理、建筑等各行業。

防結露鋁合金壓鑄蝶閥

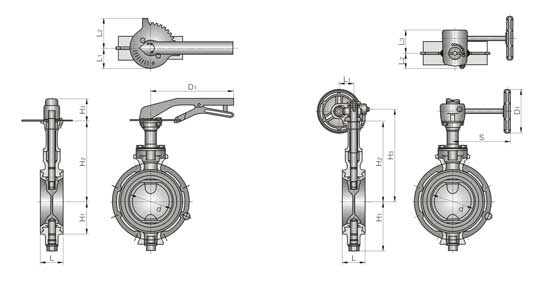

外形連接尺寸及重量

規格 尺寸 (mm) 重量 (kg) 　 　

mm inch d L H1 H2 H3 L1 L2 D1 　 　

40 11/2" 42 33 70 145 51 47 68 250 1.4 　 　

50 2" 52 43 82 145 51 47 68 250 1.7 　 　

65 21/2" 67 46 90 157 51 47 68 250 2.1 　 　

80 3" 80 46 99 165 51 47 68 250 2.3 　 　

100 4" 102 52 112 183 51 47 68 250 2.8 　 　

125 5" 126 56 132 196 60 63 86 330 4.8 　 　

150 6" 150 56 146 214 60 63 86 330 6 　 　

　

外形連接尺寸及重量

規格 尺寸 (mm) 重量 (kg)

mm 　 d L H1 H2 H3 L1 L2 L3 S D1

40 11/2" 42 33 70 145 168 35 35 56 132 100 2

50 2" 52 43 82 145 168 35 35 56 132 100 2.3

65 21/2" 67 46 90 157 180 35 35 56 132 100 2.7

80 3" 80 46 99 165 188 35 35 56 132 100 2.9

100 4" 102 52 112 183 206 41 39 68 132 100 3.4

125 5" 126 56 132 196 220 58 48 89 149 140 5.8

150 6" 150 56 146 214 238 58 48 89 149 140 7.4

200 8" 199 60 188 241 272 58 48 89 149 140 9.6

250 10" 248 68 220 320 367 67 61 97 200 200 21.5

300 12" 297 78 255 355 402 67 63 97 200 200 31
